Nastavení podvozku

[Begy]

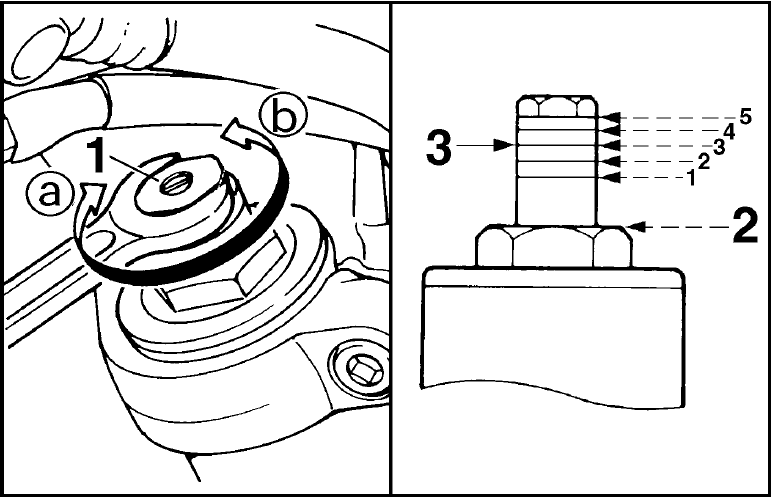

Nastavení předpětí přední vidlice:

Detaily

1 - nastavovací prvek
2 - poloha nastavení
3 - standartní nastavení

polohy:

1-2 - měké
3 -    standart
4-5 - tvrdé

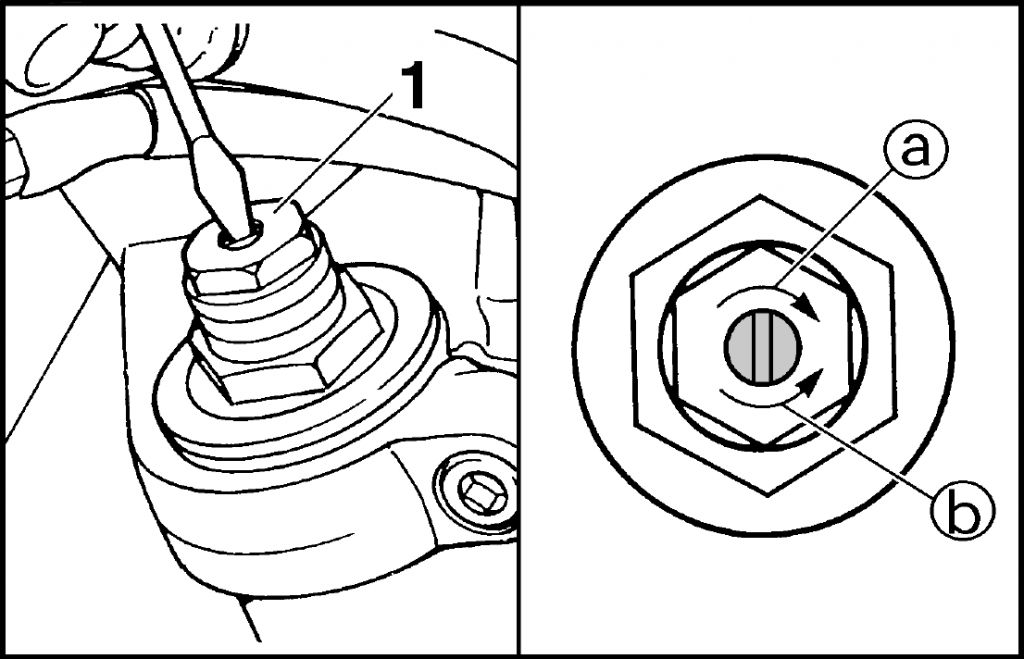

Nastavení útlumu přední vidlice:

Detaily

1 - nastavovací šroub (červík)
a - zvýšení útlumu
b- snížení útlumu

polohy:

0 - vysoký útlum
4 - standart
5 - nízký útlum

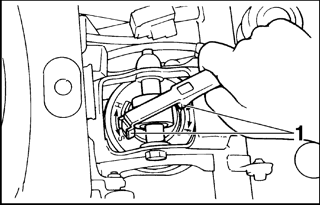

Nastavení tuhosti zadní pružiny

Detaily

S - poloha pro jízdu v jednom člověku (single)
H - poloha pro jízdu se spolujezdcem

tímto přepnutím dochází k zablokování druhé (vrchní) pružiny

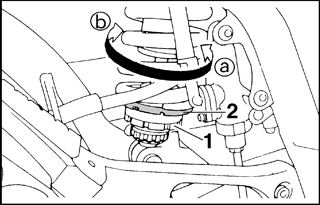

Nastavení předpětí zadní pružiny

Detaily

1 - zajišťovací matka
2 - nastavovací prvek (matka)

utahováním (zkracováním pružiny) dochází ke zvýšení předpětí pružiny

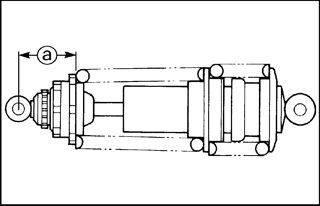

Detaily

hodnoty (a):

59mm - měké
61mm - standart
63mm - tvrdé

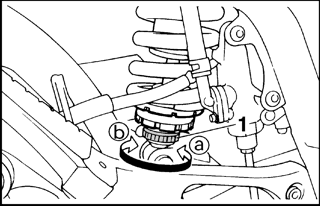

Nastavení útlumu zadního tlumiče

Detaily

a - v tomto směru dochází ke zvýšení útlumu
b - v tomto směru dochází ke snížení útlumu

POZOR!!!
Zadní tlumič je plněný plynem pod vysokým tlakem. Nepokoušejte se ho rozebrat

[cipis]

Nastavení zadní pružiny.Jen pro upřesnění S-soft (měkká) a H-hard (tvrdá)

[Roman ST1]

Takto je to u TDM 900

[Kalibor]

Přátelé mám po generálce přední vidlice na 4TX a řeším její optimální nastavení.
Vím , že je to individuální záležitost a závisí na mnoha faktorech ( zatížení, styl jízdy, terén ... ) .
Děkuji za vaše rady a zkušenosti.

[Roman ST1]

Ahoj Kalibore,ja ma tlumeni vpredu nastavene o stupen tvrdeji nez je standard a olej 10W, zadni pruzinu jsem predepnul o jedem stupen.Kdyz jedeme na dovolenou,tak dokonce o dva stupne na 7cku.

[Johnek]

Ahoj lidi, chci se vás zeptat jestli někdo laboroval do podrobna s nastavením tlumičů “900”.
Tento týden se do toho chci pustit, předek mi je jasnej, jen mám problém nastavit horní a spodní útlum aby to bylo v rovnováze. Četl jsem že při nastavení jen jednoho útlumu se nastavením druhého ten první může změnit, že by se měly nastavovat zaráz.
Chci se vás zeptat, kdo tohle už řešil, jaké pro něj bylo optimální nastavení útlumů na celé motorce na předních tlumičích a dvou útlumů na zadním tlumiči.
Jezdím jak sám, tak ve dvou a horších vozovkách.
Díky za rady.

[Sidonius78]

Ahoj, tak jsem se pustil do repase přední vidlice. Měnil jsem pouzdra, gufera, prachovky, pojistný kroužek, tlumičový olej Repsol 10w (Castrol jsem nemohl sehnat)

Při rozboru jsem zjistil, že díl.č 11 (5PS231730000 plastový žlutý váleček) byl naopak. Nebyl jsem si jistý na 100%
Ve vidlici má být přesně 0,507l oleje (2002) a 133mm hladina při stlačené vidlici(bez pružiny).
Hladinu jsem měl cca 160mm ! , tak jsem to dal na 133mm. Má někdo foto toho detailu? já si to zapomněl vyfotit.
Díky
